開 封 厳 禁
XS-5A-01
箱の中身をご確認ください
□BBIQ光電話無線ルータ
本体／スタンド □電源アダプター（1式） （ACケーブル／1本、 ACアダプター／1個）
□壁掛け設置用ネジ
（2本／16mm） □電話機インタフェース蓋 （1個） □電話ケーブル（2本／2m） □取扱説明書
iA101SC3 WR7610HV BR500V iA201WL4 XS-5A-01
この度は、BBIQ光電話無線ルータをお申込いただきありがとうございます。
取付方法は以下の手順となりますのでお客さまのご協力をお願いいたします。
BBIQ光電話無線ルータに回線終端装置を接続ください
既存のBBIQ光電話ターミナルをお取り外しください
回線終端装置に取り付けてある、右図のような
BBIQ光電話ターミナルをお取り外しください。
本商品が到着したらすぐに添付品をご確認ください。不足しているものがありましたら、QTnetお客さまセンターへご連絡ください。
裏面につ づく
※お取り外し方法については、同梱しております「BBIQ光電話
ターミナルアダプタ返却方法のご案内」をご覧ください。
LANケーブルは ストレートタイプを ご使用ください。
LA Nケ ーブル はLAN1 ～ LAN 4の いずれかに接続く ださい。
無線で接続される場合には、BBIQ光電話開通後に「取扱説明書」P32～を ご覧になり設定を行ってください。
設置台を取り付ける
＜本商品の背面＞
回線終端装置を接続する
パソコン、本商品 ともに電源を切った 状態でお取り付け ください。
LANケーブル
（別途お客さまでご準備願います）
パソコン
本商品の電源コード及び電話機は接続せずに、
～
の作業を行ってください。
電話回線ケーブルは手順 まで 接続しないでください。
4
パソコンを有線で接続する場合
BBIQ光電話無線ルータは、横置きや 重ね置きをしないでください。 横置きや重ね置きをされると内部に熱 がこもり火災の原因となることがあり ます。

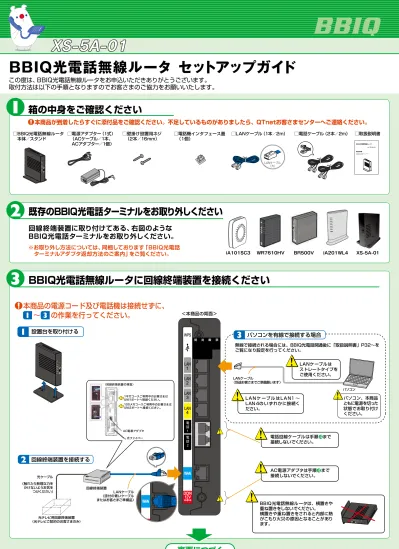

BBIQ光電話無線ルータ セットアップガイド
1ギガコースご利用中のお客さまは UNI1ポートへ接続ください。 100メガコースご利用中のお客さまは UNI2ポートへ接続ください。
光ファイバー 〈回線終端装置の背面〉
AC電源アダプタ
（触れたり無理な力を かけないようお気を
つけください） LANケーブル （添付の青いケーブル またはお客さまご準備品） 光ケーブル
回線終端装置
光テレビ用回線終端装置 （光テレビご契約のお客さまのみ）
開 封 厳 禁
BBIQ光電話無線ルータ XS-5A-01
形名
取扱説明書
ご使用の前に、この「取扱説明書」をよくお読みになり、 正しく安全にお使いください。 「取扱説明書」は大切に保存してください。
エックスエスエー □LANケーブル（1本／2m）
AC電源アダプタは手順 まで 接続しないでください。4
開 封 厳 禁
番号はお間違いないようにご注意ください。
●インターネット接続・設定や
光電話開通後の障害に関するお問合せ
●BBIQ光電話夜間故障受付
●障害情報ダイヤル専用電話番号
（通話料無料）
受付時間／24時間 年中無休
（通話料無料）
（通話料無料）
受付時間／9時～20時 年中無休 ※12/31～1/2は9時～18時
受付時間／20時～9時 年中無休 ※12/31～1/2は18時～9時
取り外した光電話ターミナルを返却ください
で取り外した光電話ターミナルを、同梱の返却セットにて返却をお願いいたします。
インターネットに接続できるかご確認ください
ブラウザ（Internet Explorerなど）を起動してください。
アドレス覧に「http://www.bbiq.jp/top.html」など入力し、
ホームページが表示されることをご確認ください。
BBIQ光電話無線ルータにAC電源アダプタを接続ください
QTnet 、QTnetロゴは、株式会社QTnetの登録商標です。 BBIQ、BBIQロゴは、株式会社QTnetの登録商標です。
本セットアップガイドの一部、または全部を無断で複写、複製、転載することは禁じられております。
障害情報（又は復旧情報）の自動音声案内が流れます。 携帯電話、公衆電話からもご利用いただけます。
また、工事障害情報は、携帯電話によるインターネット接続でもご覧い ただけます。
下記のURLを携帯電話に入力してご利用ください。
【携帯電話向け障害情報ホームページ】 http://kouji.bbiq.jp/m/
BBIQ光電話無線ルータにAC電源アダプタを接続ください
AC電源アダプタを接続すると、ターミナルの設定に必要な情報の
ダウンロードが自動的に始まります。
その間はランプが点滅します。また、ダウンロードは通常
3分程度
で
完了しますが、状況によっては、さらに時間を要することがあります。
ランプ表示が上記と異なる場合は、QTnet お客さまセンター
（TEL 0120-86-8327）へお問合せください。
故障の原因となりますのでランプが点滅している間は電源を切らないでください。
①電源ランプ ②アラームランプ ③光ネットランプ ④無線2.4Gランプ ⑤無線5G ⑥電話1ランプ ⑦電話2ランプ ⑧オプション
緑点灯 消灯 緑点灯 緑点灯 緑点灯 消灯or 緑点灯 消灯or 緑点灯
消灯
ランプ名称
（本製品に付属のもの） AC電源アダプタ
〈本商品の背面〉
LANケーブル
ランプの色
＜無線ルータ機能をご利用する場合＞
①電源ランプ ②アラームランプ ③光ネットランプ ④無線2.4Gランプ ⑤無線5G ⑥電話1ランプ ⑦電話2ランプ ⑧オプション
緑点灯 消灯 消灯 消灯 消灯 消灯or 緑点灯 消灯or 緑点灯
消灯
ランプ名称 ランプの色
＜無線ルータ機能をご利用しない場合＞
無線で接続される場合には、「取扱説明書」
P32～をご覧になり設定を行ってください。
ダウンロード完了後、ランプ表示をご確認ください
電話機を接続し、ご利用できるかご確認ください
回線終端装置
光テレビ用回線終端装置
（光テレビご契約のお客さまのみ）
光ケーブル
① 電源 ② アラーム ③ 光ネット ④ 無線2.4G ⑤ 無線5G ⑥ 電話1 ⑦ 電話2 ⑧ オプション
再起動
初期化
1 2 3 4 5 6 7 8 9
＊ 0 ＃
※ご返却方法については、同梱しております「BBIQ光電話ターミナルアダプタ返却方法のご案内」をご覧ください。
発行元：株式会社QTnet 2017年11月現在
